一．概述

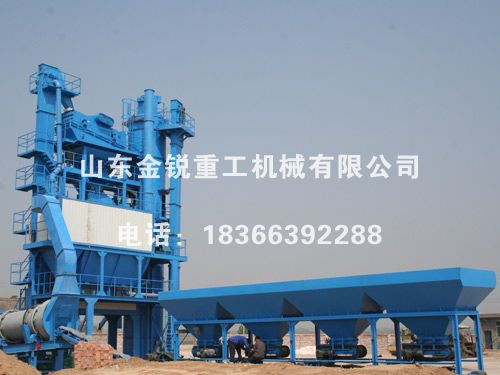

名稱：LB1000型強制間歇固定式瀝青混凝土攪拌設備

型號：LB1000型

額定生產率：80 t／h（含水率5％，骨料溫度170℃）

形式：全自動電腦控制，強制間歇固定式瀝青混凝土攪拌設備

工作電壓：３８０伏／５０赫茲

總裝機容量： 262 kw (燃油、不含成品倉)

             272 kw (燃煤、不含成品倉)

             237 kw (燃?xì)?、不含成品倉)

本設備主要技術特點：

A．    模塊化設計，采用CAD計算機輔助設計，整機結構緊湊，布局合理，安裝、轉場及維護方便。

B．    設備關鍵部件均參考日本和歐美技術制造，動力、控制、機械主要配件均采用國際名牌產品,性能優良且耐用。

C．    攪拌器拌漿頭、拌漿臂和襯板為可更換結構,用耐磨材料制造,使用壽命不低于105批次.

D．    稱重元件采用美國梅迪亞產品，其使用壽命長，且輸出信號穩定、準確。骨料的計量精度可達 ≤±0.5%；石粉的計量精度可達≤±0.3%,瀝青的計量精度可達≤±0.25%。

計算機控制系統對料流沖擊和空中飛料自動進行修正;獨特的瀝青二次稱量形式,即稱量開始后先稱到設定值的75%，等到骨料與石粉稱量完畢后，系統根據稱量的實際值和所設定瀝青含量(%)自動計算后，再補充其余的瀝青，這樣保證混合料的油石比達到最佳狀態。

E．    電腦可編程序控制器采用德國西門子品牌、上位機為臺灣進口工控機，保證設備的穩定性與可靠性。

F．    獨立開發的控制系統軟件，其友好的操作界面使操作人員易于掌握和方便操作；性能穩定且不易丟失數據。

G．    布袋除塵器中的布袋材料采用美國杜幫公司生產的NOMEX纖維，保證高除塵效率和長使用壽命：煙氣排塵量≤50mg/Nm3。

H．    選用全自動燃燒器,燃料霧化好;自動控制風油比,燃燒效果好;再由于干燥筒內形成的理想＂料簾＂加上采取的保溫措施,大大降低燃油消耗率(在標準工況下≤6.5kg/t)。另外燃料還可使用重油、渣油，這又降低了燃油費用，降低了混合料生產成本。

I．    燃燒器也可以采用煤粉燃燒器，能大大降低生產成本。獨特的雙風道設計保證煤粉的充分燃燒。

二．設備主要構成

１．  冷料供給系統

２．  骨料烘干加熱系統

３．  篩分、稱量及拌合系統

４．  粉料供給系統

５．  瀝青供給及加熱系統

６．  氣動系統

７．  除塵系統

８．  成品料提升與儲存系統(選配,不在正常供貨范圍)

９．  電氣控制系統

三、主要技術規格說明

1、冷料供給系統

2、骨料烘干加熱系統

3、篩分、計量及拌合系統

4、粉料供給系統

5、瀝青供給及加熱系統

6、氣動系統

7、除塵系統

8、控制系統

LB1000型間歇式瀝青混合料攪拌設備

進口件及主要部件配套品牌明細表
